涂装循环水电解絮凝装置的规格参数

单元标准参数尺寸

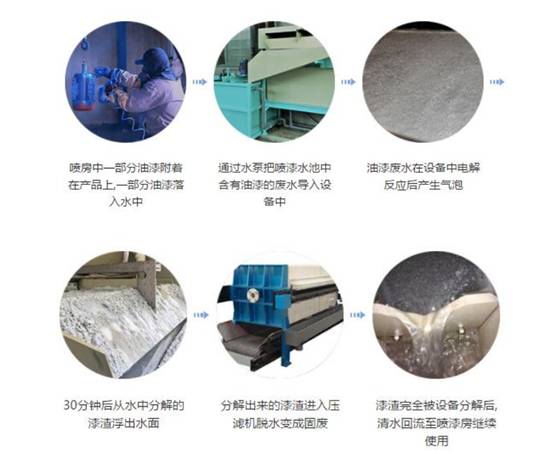

处理流程

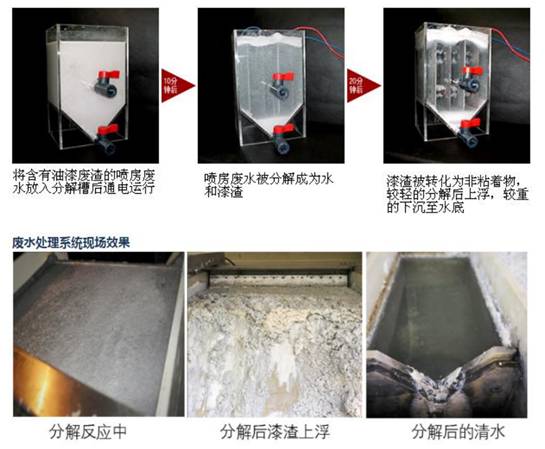

油漆废水处理装置的实验效果

二、油漆废水处理方案

1. 设计依据

依据以下有关的法律法规、标准、文件、资料和数据进行编制。

2-1、《国家污水综合排放标准》（GB8978－1996）。

2-2、《恶臭污染物排放标准》(GB14554-93)

2-3、《工作场所有害因素职业接触极限》(GBZ2-2002)

2-4、公司提供的有关数据

2. 处理工艺流程说明：

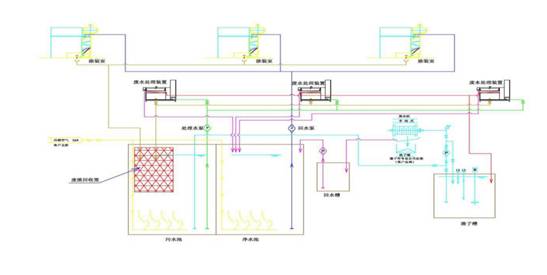

1）工艺流程图

2）工艺流程简要说明

1、涂装废水设废水储存池。涂装喷房废水通过排水地沟流入废水储

存池，在导入废水池前设置漆渣收集笼，把大的涂装废渣收集于收集笼。

每班清理 1 次！ 其它含有涂料的废水倒入储存池，储存池底部设有空气 搅拌装置，防止漆渣与水分离，产生沉淀物，不能完全处理干净，导致池子清洗时比较困难。

2、废水储存池导入废水后开启涂装废水处理水泵，废水通过水泵定

量输送至废水处理装置，当处理槽达到水位后再开启处理电极，产生反应， 把废水中含有的涂料清理出来，漆渣通过刮板流出导入渣子槽，处理好的 离子水回流至干净水槽，通过水泵打回到涂装室循环使用。周而复始，把 循环水中的涂料等危害物清理处理，使水体不发臭，水泵等配管不会再因 为涂料的问题引起堵塞清洗或更换，涂装室也无需像传统处理方式那样耗 费大量人力、物力去打扫及清洗。节约时间及成本。利用此装置处理，固 体废弃物也大量减少，即节约成本，也减少了废弃物的产生，改善了操作 环境！

3、废渣流入渣子槽后通过隔膜泵输送至脱水机进行渣液分离，废水

回流至干净水糟，渣子压滤成泥饼，委托废弃物处理公司进行固废处理。 渣子槽设搅拌机、液位计。

4、定期对废水池及净水池进行除渣处理，通过水泵把废水导入脱水

机除渣，水回流至干净水池。避免产生沉淀物，导致清洗水槽困难！
